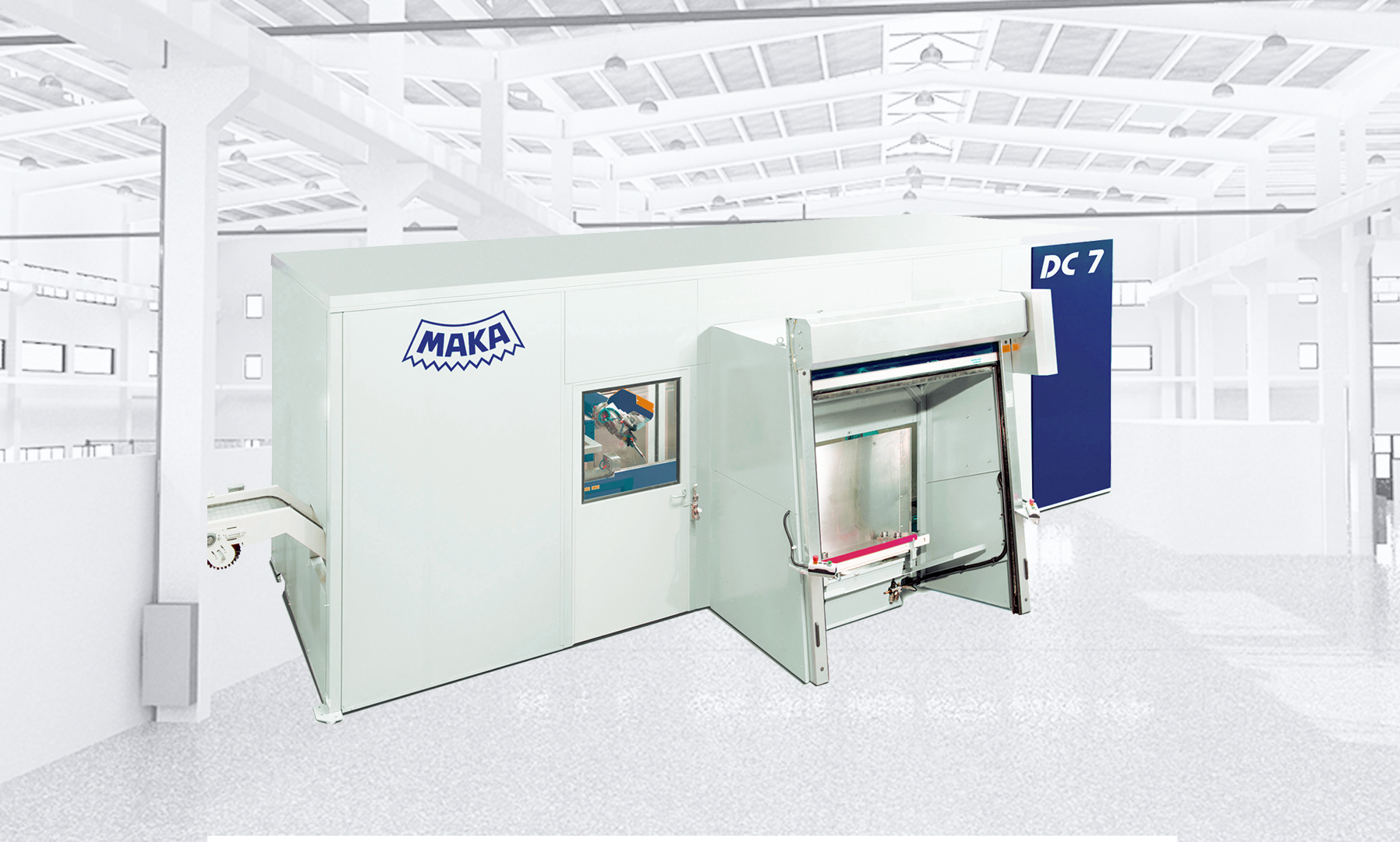

DC7
產品簡介
DC7系列配置一個或兩個獨立五軸單元,在較小的空間要求實現靈活應用。快速旋轉工作臺和高效切屑管理是該設備的特點,轉臺以3秒的周轉時間快速交替裝料,尤其適合鋁及復合材料的汽車零部件加工。
產品特點
高科技成就更高效率
剛性工作臺設計,每邊承載能力500公斤,可單獨配置真空、氣動和液壓夾具模塊
高精度的零點夾緊系統,適用于重型機械設備的快速精確夾緊
兩個獨立的五軸工作單元,剛性設計,即使是硬質材料切削,也能保證較高銑削質量
配有32刀位的刀庫和直徑最長可達300毫米的鋸片可實現各種加工
通過切屑傳送帶實現簡單的切屑管理
綠色科技
創新的電子系統,如變頻真空泵和MAKA的節能概念,有助于降低能源消耗
MAKA榮獲德國工業聯合會環境獎
應用領域
汽車前后副車架、全鋁車身、汽車外飾件加工\航空領域大型鋁結構件加工
技術參數
行程 | 加工范圍 | 速度 | 加速度 | |
X軸 | 1200/1600/2000/2400 mm | 1200/1600/2000/2400 mm | 60m/min | 3m/sec2 |
Y軸 | 1000/1300 mm | 700/1000 mm | 60m/min | 3m/sec2 |
Z軸 | 575mm | 225 mm | 60 m/min | 3m/sec2 |
A軸 | 196° | 10000°/min | ||
C軸 | 540° | 10000°/min | ||
電壓:400V(電壓偏差+/-5%max.) 裝機功率:大約40KW |
環境溫度:10-35℃ 氣動工作壓力:6-8bar |
